节能限流电抗器

一、用途
   XKSK型节能限流电抗器是水泥电抗器的换代产品，采用智能型节能结构，主要做限流用。
二、特点
  XKSK型节能限流电抗器是户内外装置，做成单相，组成三相有三种排列方式（水平排列，三相垂直叠装、二相垂直叠装一相并列）不同的排列方式，对线圈匝数和绕向要求不同。
三、使用条件
1、环境温度
－30℃——+40℃
2、海拔不超过1000m
3、最大湿度90%
4、安装场所无严重影响绝缘的气体、蒸汽、化学性沉淀、沉埃污垢、其他爆炸性和腐蚀性介质
5、安装场所无严重的震动的颠簸

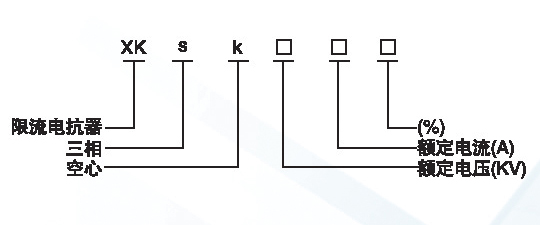

四、型号定义

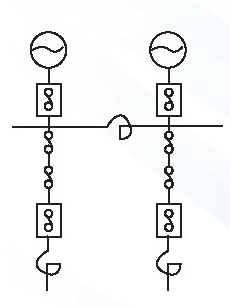

五、接线原理：
