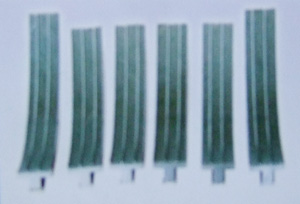

触及式蜂窝汽封，由蜂窝带和触及式内环组合而成，触及式内环采用特殊柔性密封耐高温材料组成。经严格精准的尺寸设计安装在环体的相应部位。

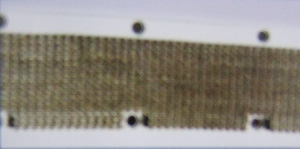

蜂窝带是由厚度仅为0.05mm-0.10mm的哈斯特镍基耐高温合金薄板（Hastelloy-X)在特殊成型设备上制成的正六面体网格型材，通过真空钎焊技术（1300℃）将按密封环体尺寸制成的蜂窝带焊接在母体密封环上，即形成了触及式蜂窝汽封。

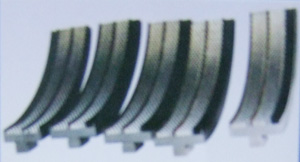

传统梳齿式汽封的几种密封模式
为了减少汽轮机通流及轴端密封部位的漏汽损失，改善机组的运行状态，提高机组效率和安全可靠性，通常采用的密封装置均为梳齿式结构（形式命名），又称迷宫式（汽流走向）或称曲径式（装配方式）。其基本密封原理为多级节流膨胀。这些密封元件分别安装在轴端，级间（隔板和叶顶）处如图示。

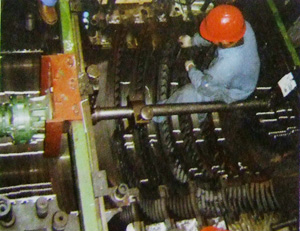

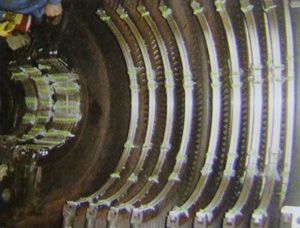

汽轮机检修现场 宝鸡二电厂300MW蜂窝式轴端汽封 上海吴泾热电厂600MW蜂窝式轴端汽封

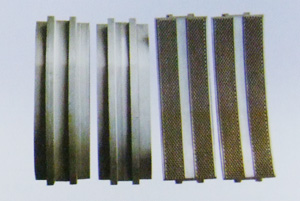

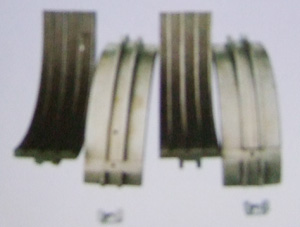

梳齿式汽封与蜂窝式汽封对比
1、传统汽封由于齿间为环形腔室，势必产生高速汽流的环向流动，因此就也大大降低了汽流的涡流降速，其阻汽效果必然差，泄漏量自然较大，无法达到所要求的密封效果。蜂窝汽封将低齿部位更换为蜂窝密封结构，即减小了环向流动，涡流降速明显，阻汽效果为疏齿汽封的3－4倍。
2、当汽封间隙出现不均时（实际工作中很难避免）由于泄漏量较大，产生激振的能量也大（引起汽流激振的易发部位为间隙不均的高压缸叶顶汽封）。对汽轮机高压转子产生的汽流激振一旦发生就很难消除，危及机组安全运行。蜂窝汽封有效的减少了激振力对转子的负面影响，间隙便于调整且每个蜂窝孔均能产生涡流效应和吸附作用，大大降低了间隙不均匀造成的激振力。
3、由于汽封间隙测量普通采用压胶布等传统方法，精确度较差。为确保机组运行安全，多数电厂在检修过程中人为将汽封间隙放大以避免动静干涉。然而由蒸汽的泄漏量与汽封间隙成正比，间隙增大必然导致机组漏汽损失增加从而影响机组效率。蜂窝汽封安装过程至关重要，我公司有常年奋战在检修现场的安装技术人员，经验丰富，严格按施工工艺进行间隙调整工作。

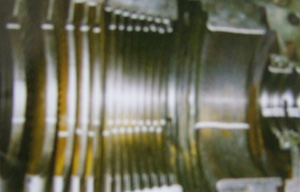

太原第一热电厂300MW蜂窝式轴端汽封 泰山核电站650MW蜂窝式叶顶汽封 国电黄金埠发电厂低压600MW轴端汽封
轴端汽封的改造
1、轴上原凸台式结构形状仍保留不变，即汽轮机转子不需做任何改变；
2、原汽封套（汽封体）及退让弹簧的形状保持不变；
3、将原长短齿交替形状的梳齿式汽封环拆掉，换上蜂窝式汽封或触及式蜂窝汽封即可；
4、为了方便精确测量和调整汽封间隙，可将原来不可调形式改为可调形式。
叶顶汽封的改造
目前，蜂窝式叶顶汽封主要应用于汽轮机低压缸后几级动叶片的顶部，由于蜂窝带下设计有导水槽道，固然可取得良好的除湿效果。一般叶顶汽封直径较大，须分若干弧段制造。所以，须用螺栓将蜂窝式汽封式汽封弧段固定在预先在缸体上车制的沟槽内，并用垫片调整径向间隙，使其达到设计值（对于新机组，若在汽缸上车制沟槽，只能在出厂前加工）。
隔板内汽封的改造
凡安装在具有环形汽封套结构隔板上的隔板内汽封，均可改为蜂窝式汽封。只需将原汽封换成蜂窝式汽封即可，隔板和退让弹簧的形状均不做改变。

大连庄河发电厂中压缸叶顶阻汽片施工现场(哈汽600MW) 秦皇岛热电厂蜂窝汽封间隙测量现场(上汽300MW)
经济效益
1、在同样的压力和间隙条件下，与传统梳齿式汽封相比，可减少约50%以上的泄漏损失。
2、300MW机组若实施蜂窝式汽封整机改造，将使汽轮机机组效率提高约1%以上。
3、若取得相同的经济效益增量，将原机组梳齿式汽封更换为蜂窝式汽封的改造投入比叶片及通流部分设备的改造投入要经济得多（时间短、投资少、工作量小、简单易行）。
4、与传统梳齿式汽封比较，蜂窝式汽封安装简便，调整和测量仍然可以使用原来的办法，这就为大面积推广创造了条件。
安全稳定性
1、能有效消除对汽轮机转子的气流激振，确保机组运行的安全稳定性。
2、不伤及轴颈表面。试验表明，铁素体梳齿式汽封对轴颈表面的伤害程度较蜂窝式汽封严重。
3、有效地吸收蒸汽中的水分，保护动叶片免受水力冲蚀，延长叶片使用寿命。
4、有效地保证了低压缸真空严密性。
5、试验表明，蜂窝式汽封的耐磨寿命为铁素体梳齿式汽封的2.5倍。

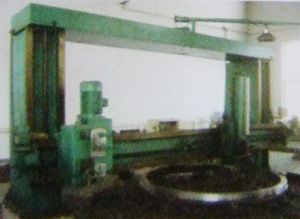

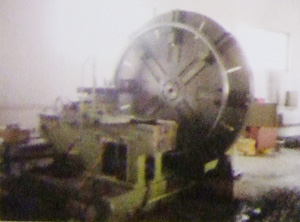

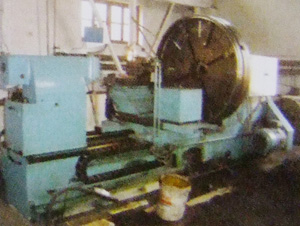

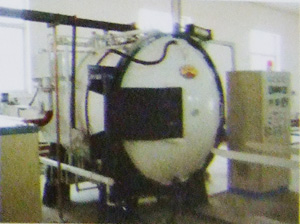

汽封加工现场：

订货须知
用户技术部门与我方技术人员共同确定改造技术方案后，方可签署技术协议及商务合同。
按确定的技术方案，请用户提供以下设计输入资料：
1、拟改造部分的汽封环体零件图（或图号）及弹簧片零件图（或图号）；
2、拟改造部分的汽封套（或汽封体）与汽封环的组装图（或图号）；
3、汽轮机组通流图；
如果机组技术资料不全，可由我方工程技术人员对用户上述汽封及汽封套库存备件、在装实物（揭缸后）进行测绘。
生产优势
优良的生产加工设备，过硬的设计、机加、焊接队伍和优秀的售后服务队伍，可提供可靠的技术支持。
综合利用我公司的蜂窝汽封、随缸刮尺机及汽轮机汽封调整装置对整台机器进行综合服务，300ＭＷ机组整机改造可节约煤耗6~8克。
针对电厂的不同实际情况，我公司可按电厂要求生产与原汽封形式相同的梳齿汽封，加工周期短，质量好，价格合理。 |
